FPC –
Flexibler Palettencontainer
Für bis zu 3 CNC-Fräsmaschinen
Einfache & skalierbare Palettenautomation
Sie suchen eine einfache Automationslösung für ein bis drei Werkzeugmaschinen, die bereits werksseitig getestet wurde?
Mit exzellenten Optionen für künftige Erweiterungen?
Darüber hinaus sind Ihnen sowohl eine sehr gute Ergonomie als auch hervorragende Benutzerführung wichtig?
Der FPC ist eine standardisierte Palettenautomation, die problemlos Palettenpools oder automatische Palettenwechsler ersetzt. Er lässt sich bei Bedarf auf bis zu drei Werkzeugmaschinen erweitern und ist Dank der Manufacturing Management Software (MMS) von Fastems in der Lage, die Planung und Ausführung der Produktion zu steuern und somit für eine höhere Transparenz und zuverlässige Lieferzeiten zu sorgen. Mit dem FPC sind unbemannte Produktionsstunden über ein ganzes Wochenende möglich.
Durch eine schnelle Inbetriebnahme und den raschen Produktionsanlauf ist er umgehend einsatzbereit.

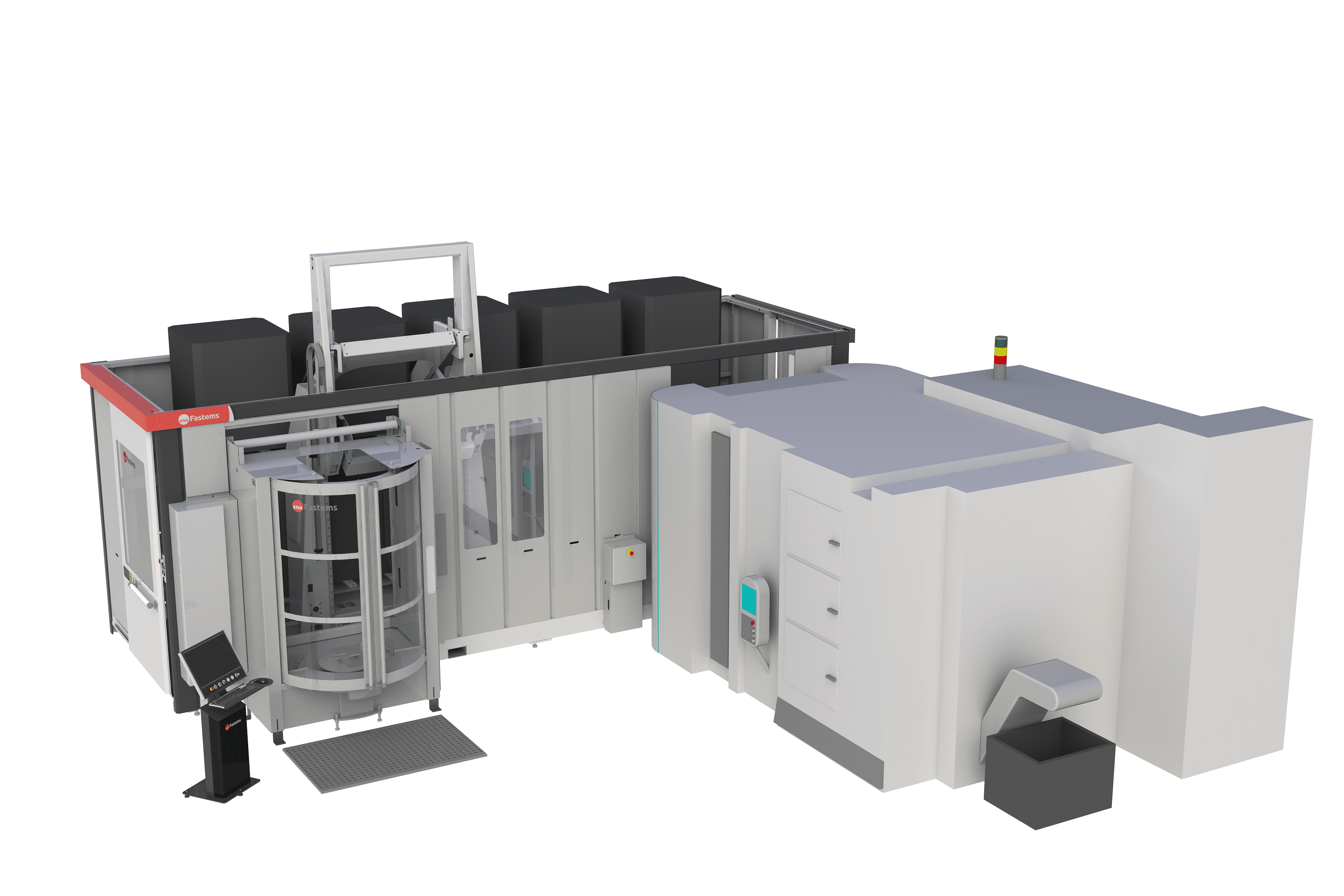

Automatisieren Sie Ihre CNC-Fräsmaschine
Der FPC ist eine schnell einsatzbereite und einfach zu bedienende Automationslösung für bis zu drei Fräsmaschinen mit einer Palettengröße von 400 bis 1.000 mm. Die hohe Speicherkapazität bei geringem Platzbedarf und die verschiedenen Optionen für die Produktionsplanung ermöglichen eine hohe Auslastung der Werkzeugmaschinen und einen hohen Anteil an unbemannten Produktionsstunden. Alle Modellvarianten des FPC können jeweils mit Erweiterungsmodulen auf insgesamt drei ergänzt werden eignen sich somit für die Automatisierung von bis zu drei Werkzeugmaschinen.
“Unsere Maschinenauslastung stieg von 30 % auf 70 % und der zeitliche Aufwand für das Rüsten wurde halbiert.
Jetzt ist es für uns möglich, kleine Lose und einen hohen Teilemix wirtschaftlich zu produzieren.”
CEO, Kytola Instruments
Für die Palettengröße 400 – 1.000 mm
Für jede Werkzeugmaschine,
egal von welchem Hersteller
Wählen Sie zuerst
das für Ihre Produktionsanforderungen passende horizontale Bearbeitungszentrum aus.
Wir sind in der Lage, nahezu jede CNC-Fräsmaschine zu automatisieren.
Der FPC wird bereits von zahlreichen zufriedenen Kunden erfolgreich genutzt, die von dieser flexiblen und einfach erweiterbaren Automation für horizontale Bearbeitungszentren verschiedenster Werkzeugmaschinenhersteller
überzeugt sind.
Einfache Implementierung
Schnelle Inbetriebnahme &
rascher Produktionsanlauf
Bei dieser Lösung handelt es sich um eine bewährte und flexibel erweiterbare Einstiegsautomation für die Handhabung von Maschinen-Paletten an horizontalen Bearbeitungszentren. Die Inbetriebnahme ist einfach und schnell innerhalb weniger Tage zu realisieren.
Durch den Einsatz des FPC’s erhöhen Sie die Anzahl Ihrer Spindelstunden, reduzieren die Rüstzeiten gegen Null und sind in der Lage mannarme / mannlose Schichten zu fahren. Die intelligente Steuerungssoftware Manufacturing Management Software (MMS) reagiert automatisch in Echtzeit auf alle Änderungen in Ihrer Produktions-Auftragsliste.
Zukunftssichere Investition

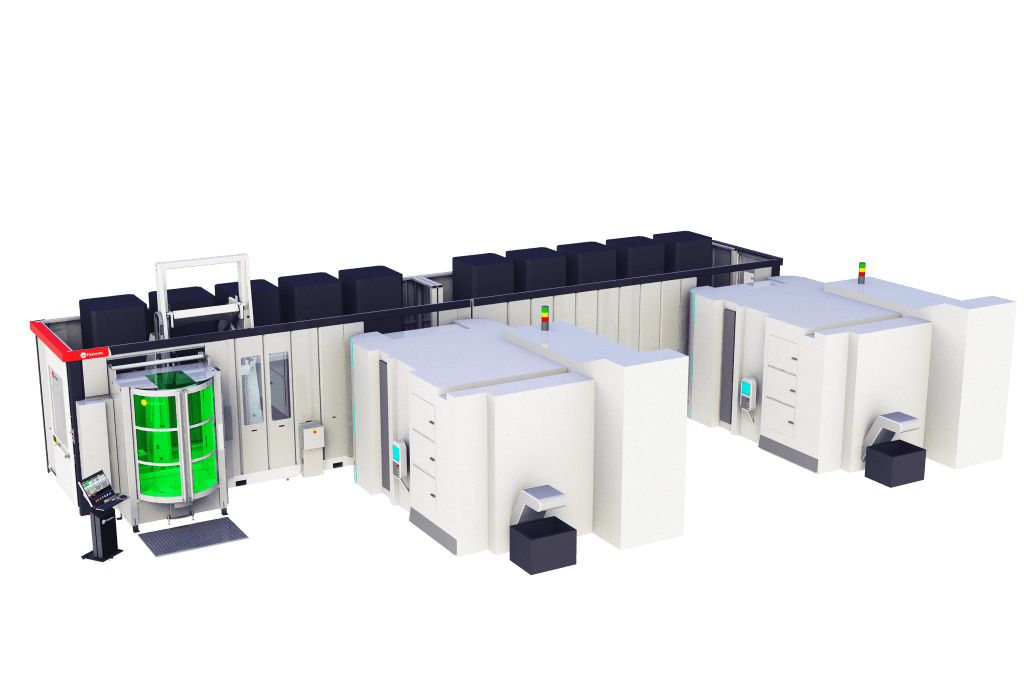

Erweiterbar von ein auf drei Werkzeugmaschinen
In einem globalen Umfeld ändern sich die Produktionsanforderungen permanent. Daher sind alle Automationslösungen aus unserem Haus so konzipiert, dass Sie sie flexibel erweitern und Sie Ihre Investition somit langfristig nutzen und Ihren sich ändernden Bedingungen anpassen können.
Damit Ihrem künftigen Wachstum nichts im Wege steht, kann der flexible Palettencontainer (FPC) auf bis zu drei horizontale Bearbeitungszentren und um maximal 2 Ladestationen erweitert werden. –
„Plug & Play“.
Die beste Wahl für die Automatisierung von bis zu 3 CNC-Fräsmaschinen
Die umfangreiche Schnittstellen-Bibliothek für CNC-Fräsmaschinen, die Skalierbarkeit und die verschiedenen Planungsmöglichkeiten mit der Produktionsüberwachung in Echtzeit machen den FPC zu einer optimalen Wahl für die Automatisierung von CNC-Fräsmaschinen.
| Vergleich | Maschine mit APC | Palettenpool | FPC |
|---|---|---|---|
| Unbemannte Produktionskapazität | 2 Paletten | 6 Paletten | Bis zu 12 Paletten pro Maschine (max. 36) |
| Durchschnittliche Maschinenauslastung | 40 % | 65 % | 85 % |
| Kapazität (Maschinen) eines Maschinenbedieners | 1 | 1 | 3 |
| Durchschnittliche Investition für die Automation | Keine Kosten für Automation | 100.000 € pro Maschine | 130.000 € + 60.000 € für jede weitere Maschine |
| Aufwand für die Erweiterung | Anschaffung einer neuen Maschine | Anschaffung einer neuen Maschine inkl. Palettenpool | Einfache Erweiterung des bestehenden Systems |
| Automatische Produktionsplanung | Nein | Nein | Ja |
| Auftragspriorisierung | Manuell | Manuell | Automatisch |
| Automatische KPI-Protokolle in Echtzeit | Nein | Nein | Ja |
| Platzbedarf (inkl. Betriebsfläche) | 40 qm (120 qm für 3 Maschinen) | 60 qm (180 qm für 3 Maschinen) | 66 qm (160 qm für 3 Maschinen) |
Optimieren Sie Ihre Fertigung
Die MMS, die Steuerungssoftware des FPC‘, ist immer einen Schritt voraus, weil sie automatisch den optimalen Produktionsablauf und die erforderlichen Ressourcen auf Grundlage von Aufträgen berechnet. Sie verarbeitet automatisch Änderungen im täglichen Produktionsplan und liefert wertvolle Informationen zur Aufrechterhaltung der Produktionskapazität.
1 | Produktionsplanung
2 | Produktionsressourcen-Check
3 | Produktionsausführung
4 | Überwachung der Produktions-KPI
| Parameter | FPC-750 | FPC-750XL | FPC-1000 | FPC-1500 | FPC-1800 | FPC-3000 |
| Traglast inkl. Palette (kg) |
750 | 1.000 | 1.500 | 1.800 | 3.000 | |
| Nenngröße Maschinenpalette (mm) | 400 x 400 oder 500 x 500 |
500 x 500 oder 630 x 630 |
630 x 630 oder 630 x 800 |
630 x 630 oder 800 x 800 |
800 x 800 oder 1.000 x 1.000 |
|
|
Beladeabmessungen |
750 x 750 | 950 x 950 | 1.050 x 1.000 | 1.050 x 1.000 | Ø 1.600 | |
|
Ladungsstörkreis (Ø mm) |
800 | 1.250 | 1.250 | 1.250 | 1.600 | |
|
Ladungshöhe inkl. Palette (H mm) |
900 | 1.100 | 1.200 | 1.325 | 1.800 | |
| Speicherkapazität pro Container | 12 | 16 | 10 | 10 | 12 | 6 |
| Länge, Basis- Container (mm) |
7.200 | 9.235 | 7.530 | 9.240 | 9.240 | 11.500 |
| Länge, Erweiterungs-Container (mm) | 6.910 | 8.980 | 7.270 | 8.980 | 8.980 | 11.500 |
| Breite, Container (mm) | 2.250 | 2.380 | 2.380 | 2.380 | 3.600 | |
| Höhe, Container (mm) | 2.800 | 2.800 | 2.800 | 2.880 | 2.900 | |
| Max. Höhe (mm) | 3.850 | 4.150 | 4.150 | 4.280 | 2.900 | |
| Steuerung | MMS | |||||
Whitepaper Download:
Automatisierung von horizontalen CNC-Fräsmaschinen
Die Produktivität in der spanabhebenden Fertigung zu verbessern, ist ein bekanntes Ziel. Angesichts der ständig steigenden Komplexität der Produkte, der zunehmenden Geschwindigkeit der Geschäftsabläufe und nicht zuletzt der Herausforderungen bei der Suche nach talentierten Arbeitskräften wird es wichtiger denn je, Wege zu finden, wie Unternehmen ihre Produktivität steigern können.
Dieses Whitepaper verdeutlicht die Möglichkeiten für einen effizienten Einstieg in die Automatisierung von horizontalen CNC-Fräsmaschinen und bietet in diesem Zusammenhang eine Orientierungshilfe für erste, zielgerichtete Investitionen in diesem Bereich.
